水浴恒温振荡器的结构设计与优化
点击次数：26 更新时间：2025-12-04

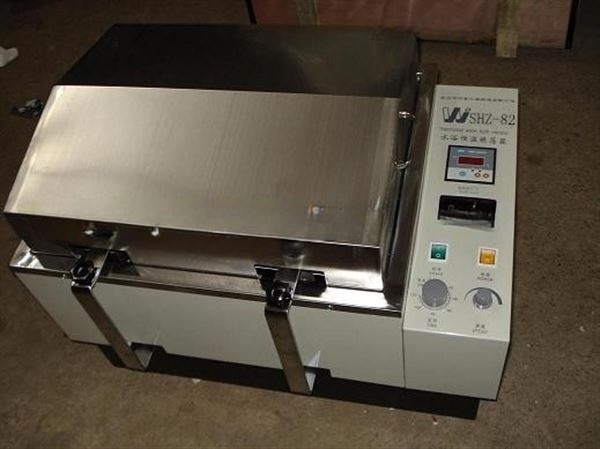

水浴恒温振荡器是一种常用于生物学、化学实验中的设备，它能够提供精确的温度控制和持续的摇动，使样品在均匀的温度环境下得到充分的混合。该设备主要用于培养微生物、酶反应、溶液混合等需要恒温和振荡条件的实验。其设计和优化对于提高实验效率、保证实验结果的精确性至关重要。
一、结构设计
水浴恒温振荡器的结构一般由以下几个主要部分构成：
1、温控系统：温控系统是其核心部分，主要用于保持浴槽内水温恒定。一般通过内置加热器和温控探头来调节和监测水温。温控系统需要具有较高的稳定性和灵敏度，确保水浴温度的精确控制。
2、振荡系统：振荡系统用于提供必要的搅拌力，保证样品均匀受热。通常采用电动马达驱动，通过皮带、齿轮等机械结构将运动传递到样品容器。振荡系统的设计需要考虑到振荡频率、振幅等参数，振荡频率一般可调。振荡模式可以有多种选择，如水平振荡、垂直振荡、往复振荡等，具体选择取决于实验需求。
3、水浴槽：水浴槽通常由不锈钢材料制成，具有较好的耐腐蚀性和热导性。水浴槽的设计应确保热量能够均匀分布，并且水位控制系统需要能够实时监控水位，防止水位过低或过高造成温度不均或损坏设备。水浴槽的容积和尺寸可以根据实验需求进行调整。
4、控制面板：控制面板通常集成了温度调节、振荡频率调节、计时器、显示屏等功能。控制面板通常采用触摸屏，操作简便且直观。通过控制面板，操作人员可以设定目标温度、振荡速度、运行时间等参数，并且实时查看设备状态和实验进程。
5、保护系统：通常配备有过热保护、短路保护、电流过载保护等多种保护措施，以确保设备运行中的安全性。水浴槽的加热系统往往配有过温保护，当温度超过设定值时，会自动断开电源，防止设备过热。
二、结构优化
水浴恒温振荡器的优化主要涉及以下几个方面：
1、温度均匀性优化：为了确保水浴内温度的均匀性，设计时可以考虑加装温度分布监测装置。通过在水浴槽不同位置安装多个温度传感器，实时监控水浴温度，并根据需要自动调节加热功率。此外，可以优化加热器的布局，使热量在水浴槽内均匀分布，从而提高温度控制的精度。
2、振荡系统优化：振荡系统的优化可以通过改进电动马达的驱动效率和结构设计来提高工作效率。例如，采用高效、低噪音的直流电动机，减少能量损失和噪音。此外，振荡幅度和频率的调节范围应该能够适应不同实验的需求，因此在设计时需要考虑到调节的灵活性和精确度。
3、水浴槽容量和形状优化：水浴槽的容量和形状对于设备的温度控制性能和振荡效果有重要影响。设计时可以根据实际应用需求，调整水浴槽的容量，并优化槽体的形状，确保能够容纳适当的样品并保持较好的热对流。槽体内壁的材料和表面处理也应优化，以减少水垢积累和腐蚀。
4、节能优化：为了提高能源利用效率，可以通过优化加热元件的设计，提高加热效率。例如，采用高效的加热管或电热膜，加速加热速度，缩短设备预热时间。此外，可以采用保温设计，减少热量的散失，从而实现节能。
水浴恒温振荡器作为一种常见的实验设备，其设计与优化涉及多个方面。通过对温控系统、振荡系统、水浴槽等部分的改进，可以显著提高设备的性能和使用效率。在优化过程中，既要注重技术细节的精确设计，也要考虑到设备的能效、稳定性和用户体验。
